CMOS (Complementary MOSFET)

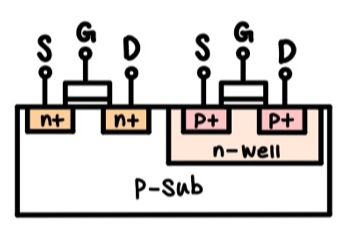

1) CMOS(Complementary MOSFET)란?

: NMOS와 PMOS를 접합



CMOS



CMOS의 경우 인버터(Inverter)로 동작을 합니다.

Depletion NMOS와 Enhancement NMOS를 사용한 인버터와 비교할 때 훨씬 좋은 스위칭 동작을 하는 인버터입니다.

이 부분에 대해서 이후에 기회가 된다면 같이 정리해보도록 하겠습니다!



덧붙여, CMOS의 경우 SRAM이나 마이크로프로세서 등 집적회로를 구성하는데 사용됩니다.



---

2) CMOS의 동작

그렇다면 어떻게 인버터로 동작을 하는지에 대해 말씀드리도록 하겠습니다.

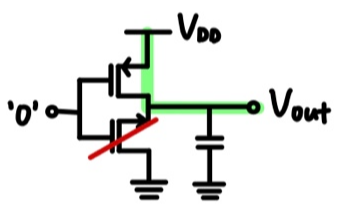

1. '0' 입력

Vin = '0'

Vin에 0 전압을 인가해주면 NMOS와 PMOS의 게이트에 동일하게 0 전압이 인가되고,

이에 따라 NMOS는 OFF, PMOS는 ON 상태가 됩니다.

NMOS가 OFF가 되기 때문에 Out 단자는 Vdd와 연결되어 '1'이 됩니다.

다시 말해, 출력이 '1'이 되는 것입니다.

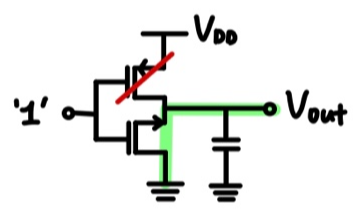

2. '1' 입력

Vin = '1'

반대로 Vin에 0보다 큰 전압을 인가해주면 이때는 PMOS가 OFF, NMOS가 ON 상태가 됩니다.

반대로  PMOS가 OFF 되기 때문에 Out 단자는 접지와 연결되어 '0'이 됩니다.

다시 말해, 출력이 '0'이 되는 것입니다.







---

간단하지만 CMOS에 대해서 알아보았습니다.

전체적인 CMOS 공정 프로세스는 이후 반도체 8대 공정에 대한 정리 후 포스팅하도록 하겠습니다!

이번 포스트도 읽어주셔서 감사드리고,

궁금하신 점이나 잘못된 부분이 있다면 편하게 댓글 주시면 감사하겠습니다!
